Technische voorbereiding stalen binnendeuren
Op deze pagina staat wat er bouwkundig geregeld moet zijn vóórdat wij inmeten en produceren. De situatie in de woning bepaalt welke oplossing mogelijk is — niet andersom. Wand, de constructie boven de opening en de vloer zijn leidend voor de keuze tussen een taatsdeur, een schuifdeur of een scharnierdeur met kozijn.
Wij werken met beslag en systemen van Argenta. Hoe vroeger u ons betrekt, hoe meer opties er open blijven: in de ruwbouwfase is een versteviging of dragende balk een kleine ingreep, na het stucen en schilderen betekent hetzelfde werk slopen.
Sectie 1
Vloerverwarming
Vloerverwarming is in de meeste situaties geen belemmering, maar moet vóór montage bij ons bekend zijn. Voor een taatsdeur en voor vaste zijpanelen wordt in principe in de vloer geboord; dan moeten we weten waar de leidingen liggen.
- Vraag bij de installateur een legschema of leidingplan op en geef dit aan ons door.
- Is er geen betrouwbaar legschema, dan kan vooraf een thermografische controle nodig zijn om de leidingen zichtbaar te maken.
- Is boren in de vloer niet mogelijk of niet wenselijk, dan kunnen wij afhankelijk van de situatie een alternatieve vloeroplossing toepassen. Dit moet vooraf bij ons bekend zijn.
- Bij nieuwbouw: laat het ons weten vóór het storten van de dekvloer, dan stemmen we posities vooraf af.
- A
- definitieve vloerafwerking (gietvloer, tegel, parket of pvc)
- B
- dekvloer met de verwarmingsleidingen
- C
- vrije boorzone tussen twee leidingen
- D
- isolatielaag
- E
- ondervloer, waarin de bevestiging wordt verankerd
Boren in een vloer met vloerverwarming kan alleen in de vrije zone tussen twee leidingen. Die zone is vooraf te bepalen met een legschema of een thermografische controle. Is de ligging van de leidingen niet met zekerheid bekend, dan boren wij niet en bespreken wij eerst een alternatieve oplossing.
Sectie 2
Taatsdeuren
Systeem
- Wij werken met een Argenta taatssysteem waarbij het mechanisme grotendeels in de deur wordt opgenomen.
- Een taatsdeur heeft geen traditioneel kozijn nodig; de deur staat in de dagopening.
- Het systeem is geschikt voor zowel nieuwbouw als renovatie.
Vloer
- Voor montage moet zowel de vloer als de constructie boven de opening geschikt zijn.
- Er moet in principe in de vloer worden geboord.
- Bij vloerverwarming moet vooraf bekend zijn waar de leidingen liggen — geef een legschema door.
- Wij stellen de deur af op de definitieve vloerhoogte. Geef de vloerafwerking en de opbouwdikte daarom vooraf door (gietvloer, tegel, parket of PVC).
- A
- dragende constructie boven de dagopening (beton, stalen koker of voldoende zware doorlopende balk)
- B
- bovenspeun, doorverankerd in de dragende constructie
- C
- stalen deurblad
- D
- taatsmechanisme, grotendeels opgenomen in de deur
- E
- vloerbevestiging in de ondervloer
- F
- definitieve vloerafwerking, bepaalt de onderspeling
- G
- verlaagd plafond: aparte, niet-dragende laag — hier nooit in bevestigen
- H
- hoogte van de dagopening
- I
- vloerverwarming in de dekvloer, moet vrij blijven van de boorzone
Bovenzijde van de dagopening
Een taatsdeur draait om twee punten: een bevestiging in de vloer en een bovenspeun in de bovenzijde van de dagopening. Die bovenspeun houdt de deur in lijn en moet doorverankerd worden in een dragende constructie. Een verlaagd plafond of een gipsplaat is een aparte, niet-dragende laag; daarin mag de bevestiging niet worden opgenomen. Regel dit vóór stucwerk en afwerking.
- Geschikt: beton, een stalen koker of een voldoende zware, doorlopende houten balk.
- Niet geschikt zonder aanvullende versteviging: alleen gipsplaat, een verlaagd plafond of lichte rachels zonder dragende achterconstructie.
- Bij een kamerhoge taatsdeur loopt de bevestiging door de plafondafwerking heen tot in de constructie daarboven; houd daar bij het ontwerp van het plafond rekening mee.
Maten taatsdeur
- Maximaal deurgewicht
- 100 kg
- Deurhoogte
- Ook boven 3000 mm mogelijk — projectspecifiek
- Deurbreedte
- Afhankelijk van draaipunt en uitvoering
- Maximale overstek
- 1100 mm vanaf het draaipunt
Bij bredere taatsdeuren plaatsen we het draaipunt verder uit de zijkant. Daardoor zijn veel verschillende deurbreedtes mogelijk. De maximale overstek vanaf het draaipunt bedraagt 1100 mm. De uiteindelijke maatvoering is afhankelijk van deurgewicht, hoogte, draaipunt en constructie en wordt door ons per situatie bepaald.
Draaipunt en doorloopmaat
Het draaipunt van een taatsdeur zit niet tegen de zijkant van de deur, en ligt niet bij elke deur op dezelfde afstand. Bij een bredere deur plaatsen wij het draaipunt verder naar binnen. Daarmee blijft de overstek — de afstand van het draaipunt tot de buitenzijde van de deur — beheersbaar. In onze toepassing bedraagt die overstek maximaal 1100 mm.
De positie van het draaipunt bepaalt mede de vrije doorloop: hoe verder het draaipunt naar binnen ligt, hoe meer van de dagmaat door het draaiende deurdeel wordt ingenomen. Wij bepalen per deur de optimale positie op basis van breedte, gewicht, hoogte, constructie en de gewenste vrije doorloop, en leggen die vast bij het inmeten.
- A
- totale deurbreedte
- B
- draaipunt — variabel, per deur bepaald
- C
- overstek vanaf het draaipunt tot de buitenzijde van de deur (max. 1100 mm)
- D
- vrije doorloop
- E
- bestaande wand
- F
- draaicirkel en draairichting, naar beide zijden
Zo werkt een taatssysteem

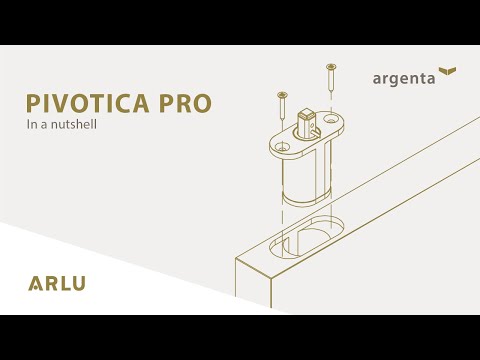

Argenta taatssysteem — werkingsprincipe
Handig om te zien waarom bij een taatsdeur zowel de vloer als de constructie boven de dagopening geschikt moet zijn.
Video's van fabrikant ARLU (Argenta). Ze tonen het werkingsprincipe; de uitvoering in uw woning bepalen wij tijdens het inmeten.
Meer over dit type: stalen taatsdeuren. Zelf een taatsdeur samenstellen? Open de configurator.
Sectie 3
Schuifdeuren
Wij werken met een Argenta schuifdeursysteem met softclose.
Draagconstructie — de rail draagt het volledige deurgewicht
- De rail mag niet uitsluitend worden bevestigd aan gipsplaat, een verlaagd plafond, lichte rachels of een niet-verstevigde metal-studwand.
- Over de benodigde lengte moet een dragende constructie aanwezig zijn: een doorlopende houten balk of voldoende zware multiplex achterconstructie, een stalen koker, of massief beton of geschikt metselwerk.
- Bij een metal-studwand moet de versteviging bij voorkeur worden aangebracht vóór het dichtzetten, stucen en schilderen.
- Geef vooraf door waaruit de wand bestaat: massief beton/metselwerk, metal stud, voorzetwand of houtconstructie.
- A
- dragende achterconstructie over de volledige raillengte (doorlopende balk, multiplex opdikking of stalen koker)
- B
- rail met afdekprofiel en het daaraan hangende deurblad
- C
- de last gaat rechtstreeks naar de constructie; de rail blijft recht
- D
- alleen gipsplaat of lichte profielen, zonder versteviging
- E
- bevestiging trekt uit, wand vervormt en de deur gaat klemmen
Maten schuifdeur
- Maximaal deurgewicht
- 100 kg per deur
- Raillengte bij één deur
- ca. 2× deurbreedte
- Raillengte bij twee gelijke deuren
- ca. 4× deurbreedte
De minimale deurbreedte bepalen wij per ontwerp, op basis van de gekozen uitvoering en maatvoering.
Vrije wandruimte
Naast de opening moet voldoende vrije wandruimte beschikbaar zijn om de deur volledig open te kunnen schuiven. Houd daarbij rekening met lichtschakelaars, stopcontacten, radiatoren, plinten, vensterbanken en andere uitstekende delen. Als praktische richtlijn is voor één schuifdeur minimaal ongeveer de deurbreedte aan vrije wand nodig.
- A
- dagmaat van de opening
- B
- raillengte, bij één deur ongeveer twee keer de deurbreedte
- C
- benodigde vrije wandruimte naast de opening
- D
- dragende achterconstructie achter de wandafwerking
- E
- rail met afdekprofiel
- F
- lichtschakelaar of stopcontact — niet in de vrije wandzone
- G
- radiator of vensterbank — niet in de vrije wandzone
- H
- dikke of uitstekende plint — houd hier rekening mee
Ondergeleiding
- Er kan een vloergebonden ondergeleiding worden toegepast; daarbij moet in de vloer worden geboord.
- Is boren in de vloer vanwege bijvoorbeeld vloerverwarming niet wenselijk, dan kan afhankelijk van de situatie een vloerloze, wandgemonteerde ondergeleiding worden toegepast.
- Wij bepalen bij het inmeten welke oplossing technisch het beste past.
Vaste zijpanelen
Vaste stalen zijpanelen moeten eveneens constructief bevestigd worden. Wanneer bevestiging in de vloer noodzakelijk is, geldt hetzelfde protocol rondom vloerverwarming: legschema vooraf, of anders eerst overleg over een alternatieve oplossing.
Zo werkt het schuifdeursysteem
Argenta schuifdeursysteem — montage en werking
Bekijk deze video vóór het dichtzetten van een metal-studwand of verlaagd plafond: de rail moet in een dragende constructie worden verankerd.
Video's van fabrikant ARLU (Argenta). Ze tonen het werkingsprincipe; de uitvoering in uw woning bepalen wij tijdens het inmeten.
Meer over dit type: stalen schuifdeuren. Bekijk ook de modellen voor roede-indelingen.
Sectie 4
Scharnierdeuren met kozijn
Wandopbouw
- Het kozijn wordt in de wand bevestigd en vraagt een massieve of opgedikte wand.
- Bij holle wanden (metal stud, gipsplaat op regelwerk) moet er extra hout of staal in de wand zitten op de bevestigingspunten. Zonder versteviging trekt het kozijn los en zakt de deur door.
- Een stalen deur met glas weegt aanzienlijk meer dan een standaard binnendeur; de scharnieren belasten het kozijn puntsgewijs.
- A
- dagmaat van het kozijn, de werkelijke doorloop
- B
- ruwbouwmaat van de opening
- C
- stelruimte rondom het kozijn
- D
- opdikking in de metal-studwand ter plaatse van de bevestigingspunten
Maatvoering
- Rondom het kozijn is stelruimte nodig. Wij geven de benodigde dagmaat op na inmeten.
- De dagopening moet haaks en vlak zijn. Een wand uit het lood geeft een verlopende naad.
- De onderspeling wordt bepaald door de definitieve vloerafwerking — geef de vloeropbouw door.
Meer over dit type: stalen scharnierdeuren.
Sectie 5
Vouwwanden en harmonicadeuren
Een stalen vouwwand — ook wel harmonicadeur of harmonicawand genoemd — bestaat uit meerdere gekoppelde stalen panelen die naar één of beide zijden worden samengevouwen. De panelen hangen aan een rail boven de dagopening. Dat maakt de voorbereiding boven de opening en de ruimte waar de panelen geparkeerd worden bepalend voor het eindresultaat.
Dragende bovenconstructie
- Het volledige gewicht van alle panelen hangt aan de rail; die rail moet over de hele lengte in een dragende constructie zijn verankerd.
- Alleen gipsplaat, een verlaagd plafond of lichte rachels zijn niet voldoende. Geschikt zijn beton, een stalen koker of een voldoende zware doorlopende houten balk.
- Breng de versteviging aan vóór het dichtzetten, stucen en schilderen — achteraf betekent slopen.
- De rail moet over de volledige lengte recht en waterpas kunnen worden gesteld; een doorzakkende constructie laat de panelen klemmen.
- A
- dagmaat van de opening
- B
- rail over de volledige lengte, verankerd in een dragende constructie
- C
- parkeerzone: ruimte voor het opgevouwen pakket, houd deze vrij
- D
- vrije doorloop in geopende stand — altijd kleiner dan de dagmaat
- E
- gekoppelde stalen panelen met scharnierende koppelpunten
Parkeerruimte en vrije doorloop
- Samengevouwen panelen nemen ruimte in naast de opening. Houd die zone vrij van radiatoren, plinten, deuren, lichtschakelaars en meubels.
- Hoe meer panelen, hoe kleiner het pakket per zijde, maar hoe meer koppelpunten in het zicht. Wij bepalen de paneelverdeling samen met u.
- De vrije doorloop is altijd kleiner dan de dagmaat: het opgevouwen pakket en de paneeldikte gaan van de opening af.
Vloer, ondergeleiding en vloerverwarming
- Afhankelijk van breedte, gewicht en uitvoering wordt een ondergeleiding toegepast. Wanneer die vloergebonden is, moet in de vloer worden geboord.
- De definitieve vloerafwerking en opbouwdikte moeten bekend zijn vóór productie; die bepalen de onderspeling over de volle breedte.
- Bij vloerverwarming geldt hetzelfde protocol als bij taats- en schuifdeuren: legschema vooraf, of eerst overleg over een alternatief.
- De vloer onder de volledige loop moet vlak zijn — een verlopende vloer is over een brede opening direct zichtbaar in de onderspeling.
Dagopening
De dagopening moet haaks, vlak en gestuct zijn. Juist bij brede openingen is een wand uit het lood zichtbaar in de naad langs het eerste en laatste paneel. Wij meten de definitieve dagmaten pas na het stucwerk in en bepalen dan de paneelverdeling, de parkeerzijde en de benodigde ondergeleiding.
Zelf een vouwwand samenstellen? Dat kan in de 3D-configurator.
Sectie 6
Wanneer meten wij in
1. Ruwbouw
Meld uw plannen zodat wij de eisen aan wand, constructie boven de opening en vloer kunnen doorgeven.
2. Vóór dichtzetten en stucen
Eventuele versteviging voor rail of kozijn aanbrengen. Achteraf betekent slopen.
3. Na stucwerk
Definitief inmeten van de dagmaten.
4. Vloerhoogte bekend of vloer gelegd
Bepaling van onderspeling en stelhoogte.
5. Productie
Na akkoord op de werktekening wordt in eigen werkplaats geproduceerd.
6. Montage
Plaatsing door ons montageteam op de definitieve vloerhoogte.
Inmeten vóór stucwerk leidt tot maatafwijkingen: het stucwerk verkleint de dagopening en verandert de vlakheid. Wij meten daarom pas definitief in na het stucen.
Sectie 7
Checklist vóór inmeten
- Wandopbouw bekend (massief beton/metselwerk, metal stud, voorzetwand of houtconstructie)
- Constructie boven de dagopening bekend (dragend of verlaagd plafond)
- Legschema vloerverwarming beschikbaar, of gemeld dat dit ontbreekt
- Definitieve vloerafwerking en opbouwdikte bekend
- Elektra en leidingen in wand en vloer in kaart
- Vrije wandruimte naast een schuifdeuropening gecontroleerd
- Eventuele versteviging aangebracht vóór stucen en schilderen
- Bij een vouwwand: parkeerruimte naast de opening vrij en dragende constructie over de volle raillengte
- Dagopening haaks en gestuct
Veelgestelde vragen
Vragen over bouwkundige voorbereiding
Hoe groot kan een stalen taatsdeur worden?
Wij maken maatwerk, dus wij hanteren geen vaste maximale deurmaat. Ook boven 3000 mm hoog is mogelijk — dat bepalen wij projectspecifiek. De mogelijke breedte hangt onder andere af van het deurgewicht en de positie van het draaipunt. Bij bredere deuren kan het draaipunt verder naar binnen worden geplaatst. Wij hanteren daarbij een maximale overstek van 1100 mm vanaf het draaipunt en bepalen de definitieve maatvoering per situatie.
Hoe zwaar mag een stalen taatsdeur zijn?
Voor het door ons toegepaste beslag houden wij maximaal 100 kg deurgewicht aan. Dat is een limiet van het beslag, geen maximum voor onze staalconstructie: bij grotere deuren kiezen wij ander of zwaarder beslag. Bij grote deuren controleren wij altijd de combinatie van hoogte, breedte, glasgewicht, staalconstructie, beslag en positie van het draaipunt.
Wat moet ik voorbereiden voor een stalen vouwwand?
Een vouwwand hangt aan een rail, dus boven de dagopening is over de volledige raillengte een dragende constructie nodig — niet alleen gipsplaat of een verlaagd plafond. Daarnaast is aan de parkeerzijde vrije ruimte nodig waar de panelen samengevouwen staan, en moet de definitieve vloerhoogte bekend zijn. Of er een vloergebonden ondergeleiding komt, bepalen wij per situatie; bij vloerverwarming vragen wij vooraf een legschema.
Moet er in de vloer geboord worden voor een taatsdeur?
Normaal gesproken wel. Bij vloerverwarming moeten we vooraf weten waar de leidingen lopen. Geef daarom bij voorkeur een legschema door. Wanneer boren niet mogelijk of wenselijk is, bekijken we vooraf of een alternatieve vloeroplossing mogelijk is.
Kan een schuifdeur zonder boren in de vloer?
Ja, afhankelijk van de situatie kan een wandgemonteerde ondergeleiding worden toegepast. Wij bepalen tijdens het inmeten welke oplossing het beste bij de vloer en deur past.
Kan een stalen deur worden geplaatst bij vloerverwarming?
Ja. Vloerverwarming is in veel gevallen geen probleem, maar moet vóór montage bij ons bekend zijn. Een legschema of andere betrouwbare informatie over de ligging van de leidingen voorkomt risico tijdens montage.
Kan een schuifdeurrail aan een metal-studwand worden bevestigd?
Ja, mits achter de wand voldoende dragende versteviging is aangebracht. Alleen gipsplaat of lichte profielen zijn niet voldoende om het gewicht van een stalen schuifdeur te dragen.
Welke wand is nodig voor een stalen deur met kozijn?
Een massieve of opgedikte wand. Bij holle wanden zoals metal stud of gipsplaat op regelwerk moet er extra hout of staal in de wand zitten op de bevestigingspunten. Zonder die versteviging trekt het kozijn los en zakt de deur door.
Hoeveel wandruimte heb ik nodig naast een schuifdeur?
Als praktische richtlijn is voor één schuifdeur minimaal ongeveer de deurbreedte aan vrije wand nodig, zonder lichtschakelaars, stopcontacten, radiatoren of uitstekende plinten. De rail is daarbij ongeveer twee keer de deurbreedte lang.
